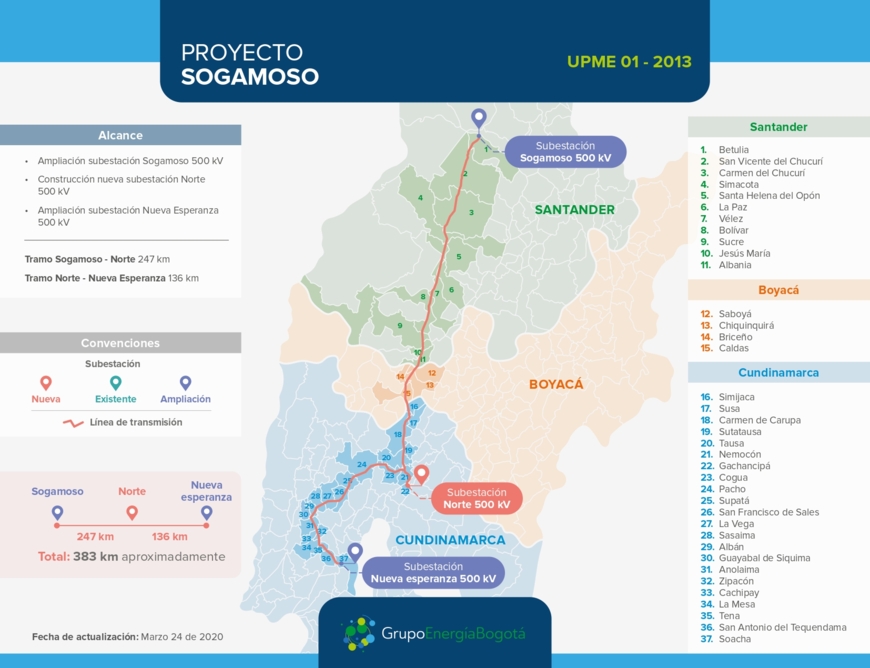

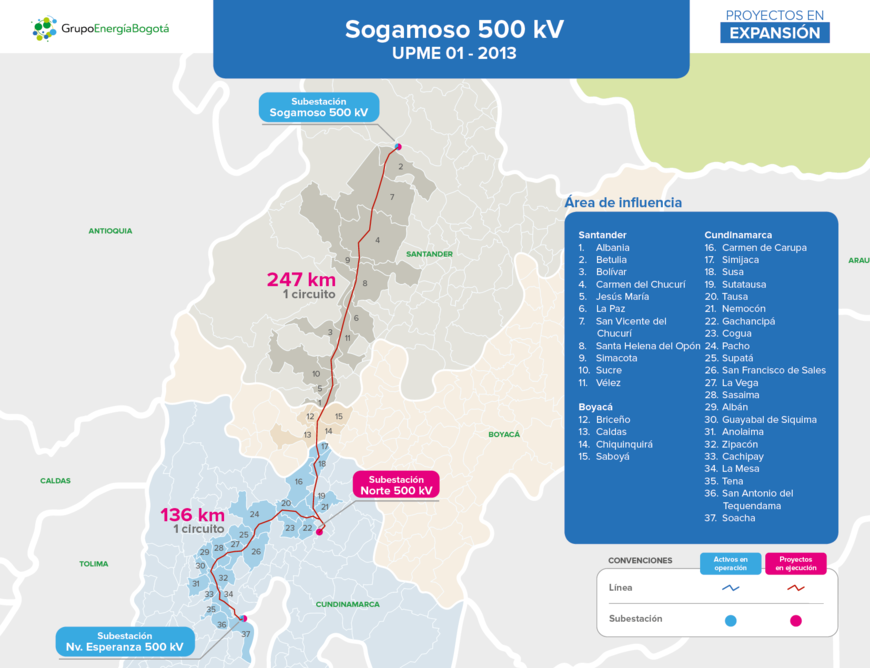

Sogamoso 500 kV (UPME 01-2013) - Boyacá, Santander y Cundinamarca

BENEFICIOS DEL PROYECTO
- Incrementar la transferencia de energía al área oriental del país, con los niveles requeridos de calidad, seguridad y confiabilidad.
- Permitir la reducción de los costos operativos del servicio de energía eléctrica.
- Incrementar la confiabilidad del suministro de energía en el país a futuro.
- Elevar la seguridad energética y la estabilidad del sistema eléctrico colombiano y, aportar significativamente a la autosuficiencia energética del país.
- Reducir el riesgo de desabastecimiento de energía en el área ante posibles fallas en el sistema, al aumentar significativamente la capacidad de interconexión.
- Contribuir a cubrir la demanda de electricidad con criterios de calidad, seguridad y confiabilidad.
- Aumentar la estabilidad del sistema eléctrico colombiano y aportar significativamente a la eficiencia energética del país.
- Contribuir al desarrollo económico y social en el área de influencia del proyecto.
ALCANCE
- Construcción de la nueva subestación Norte 500 kV compuesta por:
  - Dos bahías de línea 500kV
  - Un banco de transformadores 500/230 kV de 450 MVA cada uno, con una capacidad de sobrecarga de 20%
  - Una bahía de transformación a 500 kV
- Construcción de una línea de transmisión Sogamoso - Norte 500 kV, circuito sencillo, con una longitud aproximada de 247 km
- Construcción de una línea de transmisión Norte - Nueva Esperanza 500 kV, circuito sencillo, con una longitud aproximada de 136 km
- Instalación de una bahía de línea en la subestación Sogamoso 500 kV
- Instalación de una bahía de línea en la subestación Nueva Esperanza 500 kV
- Instalación de dos bahías de transfromación en la subestación Norte 230 kV
- Instalación de reactores inductivos de 120 MVAr cada uno, en cada uno de los extremos de la línea Sogamoso - Norte 500 kV, con sus respectivos equipos de control y maniobra
- Instalación de reactores inductivos de 40 MVAr cada uno, en cada uno de los extremos de la línea Norte - Nueva Esperanza 500 kV, con sus respectivos equipos de control y maniobra
KM LINEAS
- 383 km aproximadamente
